試験装置の構成と仕様

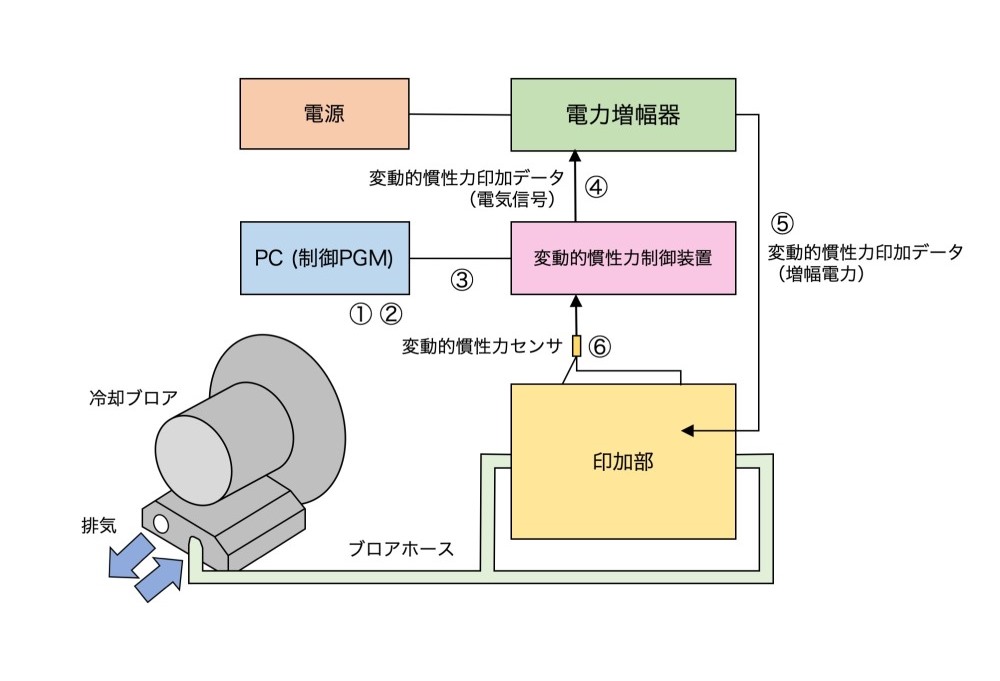

試験装置の構成は下図の通りで、変動的慣性力印加パターン設定手順を以下に示します。
- ① 変動的慣性力印加パターンをPCで設定
- ② 変動的慣性力印加パターン設定プログラムで試験開始を指示
- ③ 変動的慣性力印加制御装置にデータを送信
- ④ 変動的慣性力印加制御装置から電力増幅器にデータを送信
- ⑤ 変動的慣性力印加データに従った電力を印加部に供給
- ⑥ 設定した条件下で印加
| 項目 | 単位 | 仕様 |
|---|---|---|
| 周波数範囲 | Hz | 5～3,000 |
| 振幅 | mmp-p | 10 |
| コンクリート試験体質量 | kg | 10 |
| 最大加速度 | G | 10 |
| 定格出力 | VA | 5,000 |
| SN比 | dB | 50以上(10V出力時) |
| 最大入力電圧 | Vr.m.s | 10 |
| 入力インピーダンス | KΩ | 10 |
| 出力インピーダンス | Ω | 2 |
| 冷却方式 | － | 強制空冷 |
| 保護回路 | － | 過電圧･過電流･オーバーヒート･過振幅 |
| 電源 | － | 3相200V |
| 最大消費電力 | kVA | 2.2 |
| 質量 | kg | 20 |
